Как узнать, гнутый ли хвост? А может рама?...
Всем привет!
Брал CB-1 89-го года выпуска, падавшую на скорости на левый бок - дуг не было, крышка стартера разлетелась на куски, вилка не погнулась, левый клипон не согнулся, пластик задний треснул, крепление ножки водителя лопнуло. Так вот, когда покупал (признаю свою некомпетентность), думал что хвост вправо увело, так как смотрело это всё дело немного вправо. Смирился с тем что хвост придётся прямить.

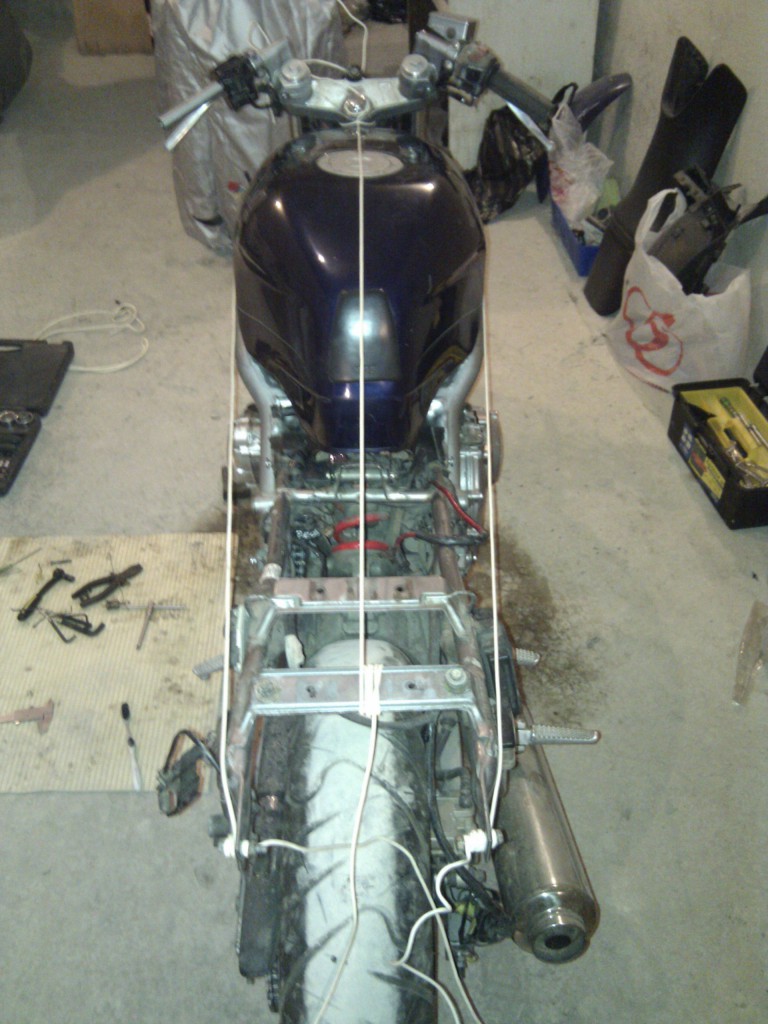

Только сегодня заметил что заднее колесо немного кривовато закреплено было (подробности на фотках), обрадовавшись что может быть относительно колеса хвост кажется кривым - ослабил правую гайку поставил колесо более менее ровно и посмотрел на хвост - всё равно лажа. Натянул проволоку с переда рамы до кончика хвоста, вроде бы всё ровно на глаз и штангенциркулем относительно некоторых мест, но скорее всего данный мой замер некорректен.
Подскажите, пожалуйста, как понять что именно криво? Как померить на сколько криво? Сам мотоцикл по ощущениям ездит ровно.
И ещё, подскажите, пожалуйста, как ровно заднее колесо закрепить? Относительно чего оно ровно выставляется? Рисок на маятнике нет.

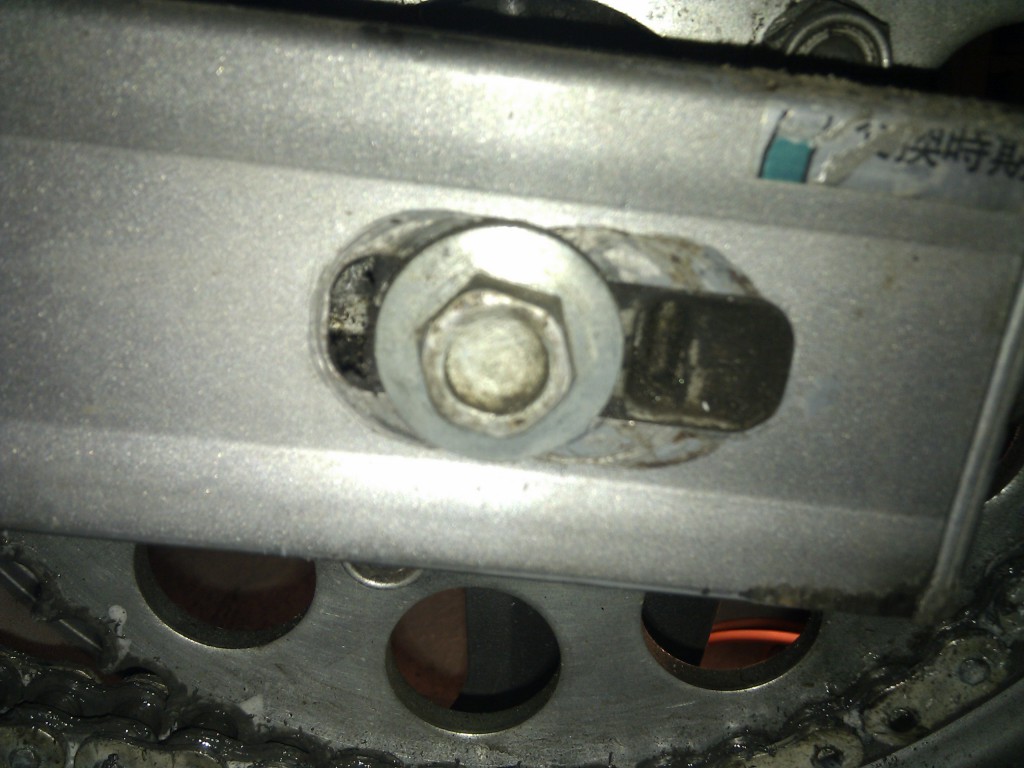

Фотография1 - крепление колеса слева

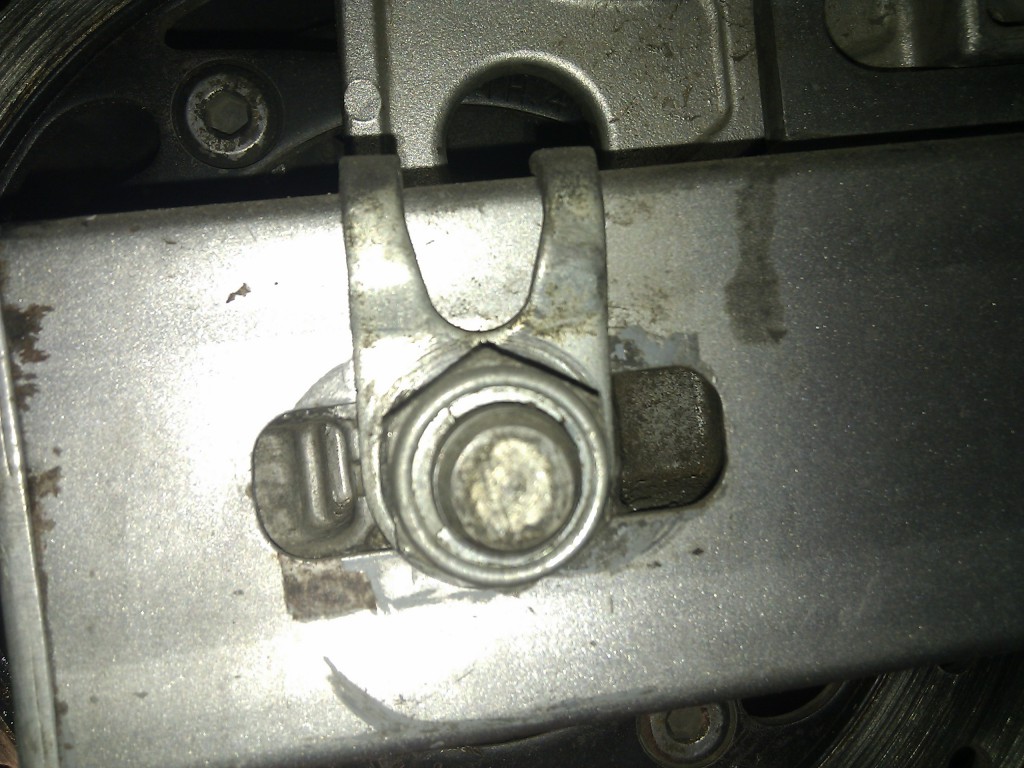

Фотография 2 - крепление колеса справа

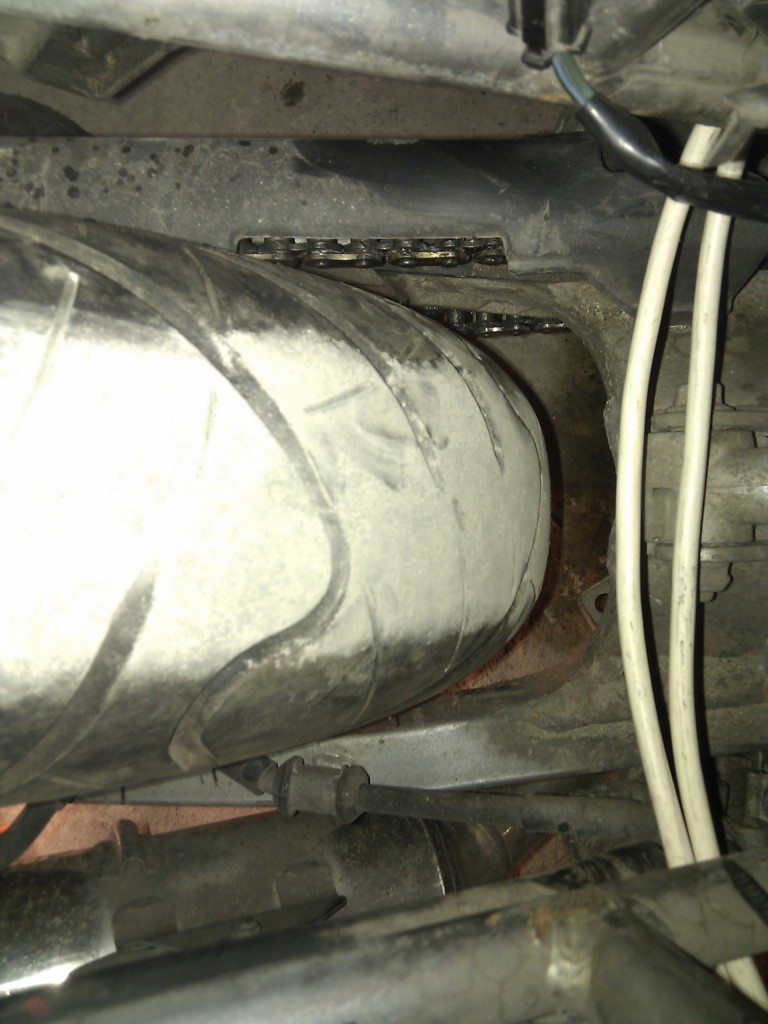

Фотография 3 - Маятник сверху

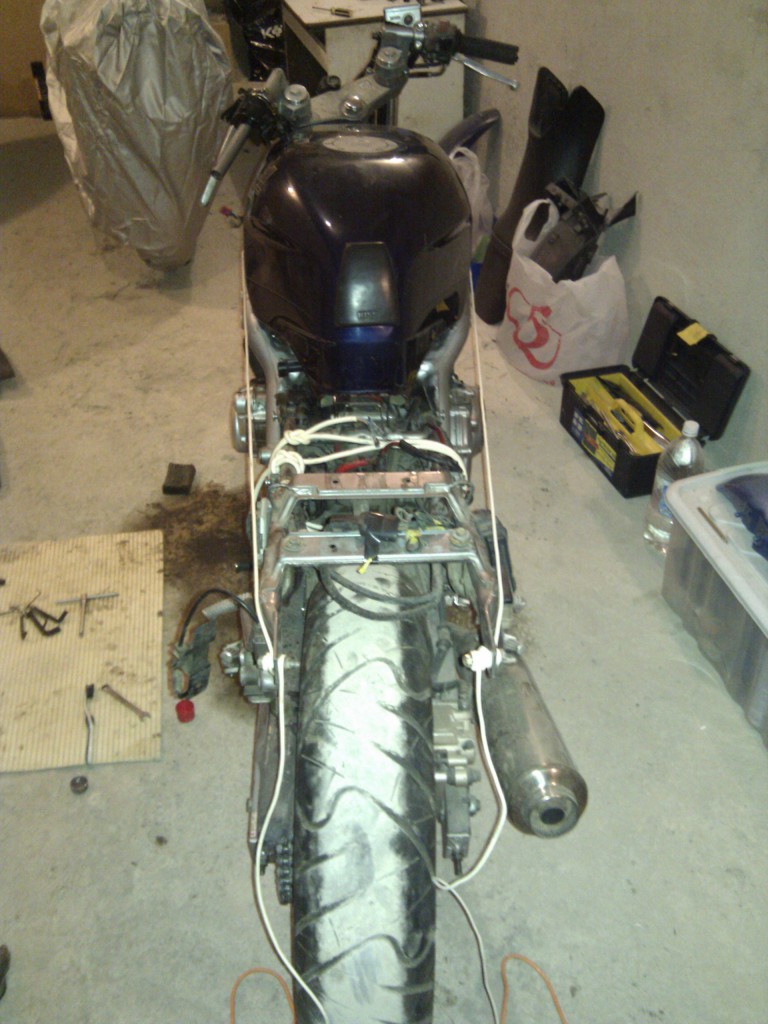

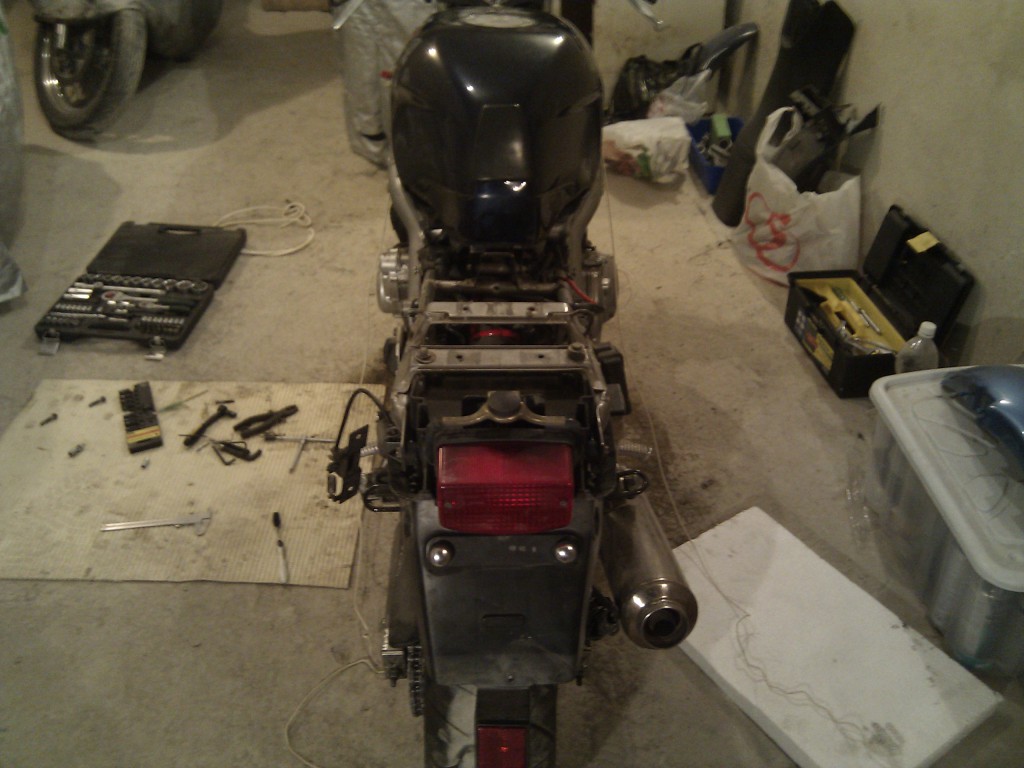

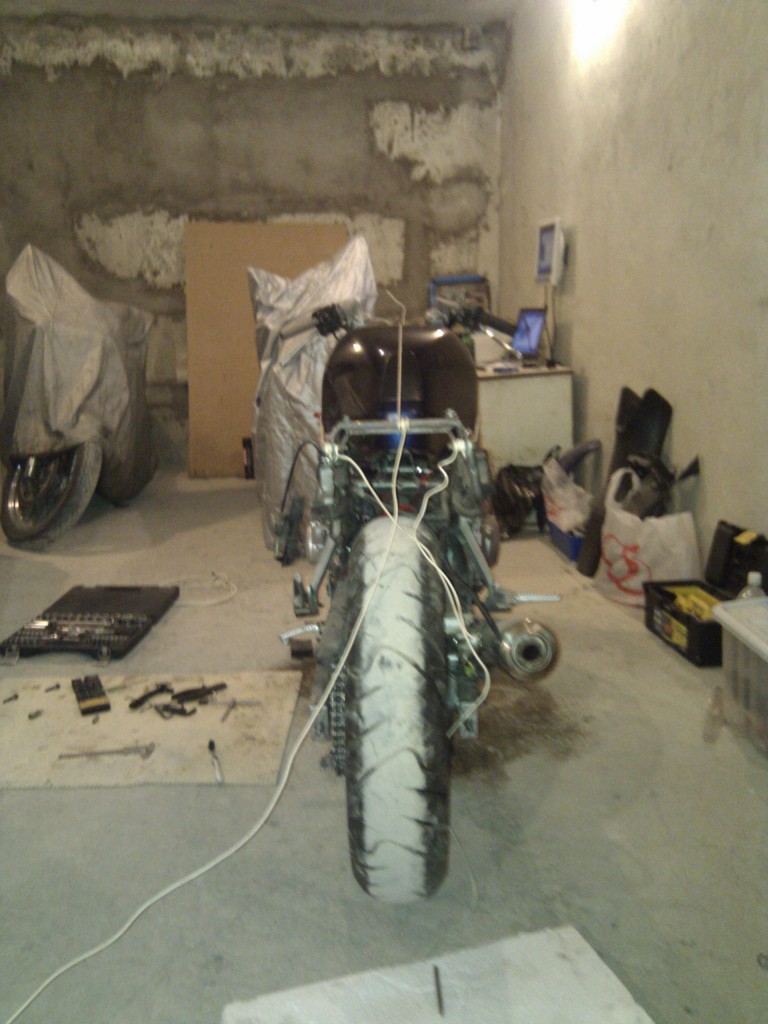

Фотография 4 - Мотоцикл сзади
Отредактированно Jonny Quest (28.01.2012 23:52:03)
Мотоцикл: Jawa 350\638 --> Kawasaki Ninja 250R --> Honda CB-1 - Type 1 --> Honda CBR600F4i --> Honda CBR929RR
Неактивен
#2 29.01.2012 09:12:02
- AM02RUS
- Трижды сибиховод
- Настоящее имя: Радик
- Мотоцикл(ы): временно Kick Scooter XT
- Откуда: Мытищи (иногда Уфа)
- Зарегистрирован: 29.05.2006
- Сообщений: 8866
Re: Как узнать, гнутый ли хвост? А может рама?...
Чет кривой он у тя какой-то. Смотри крепление маятника переднее, возможно дело в нем.
Я занудная тварь. Я зануда, занудю и вынудю кого хошь.
Неактивен
#3 29.01.2012 10:16:44
- vitek_7777
- Общительный сибиховод
- Настоящее имя: Виктор
- Мотоцикл(ы):
- Откуда: Липецкая обл.,Добринка
- Зарегистрирован: 28.06.2010
- Сообщений: 333
Re: Как узнать, гнутый ли хвост? А может рама?...
вытащи полностью маятник и посмотри пошипники,крепление маятника,оси
разные совкоциклы->CB-1(красный тип 1 переходной)+СВ-1(черный тип 1 переходной)->CB-1(красный тип 1 переходной)+CBR 954 RR3(2003г)
Неактивен
#4 30.01.2012 18:22:25
- pushkin
- Общительный сибиховод
- Настоящее имя:
- Мотоцикл(ы): wr450sm, cb-1 600ccm
- Откуда: москва, Ю-З
- Зарегистрирован: 23.12.2008
- Сообщений: 1295
Re: Как узнать, гнутый ли хвост? А может рама?...
а помойму просто колесо криво стоит. штангелем выстави его и всё.
по фотографии я тебе могу сказать, что и бак и бугель висят ровно. а вот колесо криво. выставлять штангелем по болтам-чтобы с обоих концов торчало одинаково(или как там, я уже не помню). ну и проверить на глаз, чтоб смотрелось хорошо.
Отредактированно pushkin (30.01.2012 18:24:35)
ssǝupɐɯ ǝɥʇ oʇ ǝɯoɔ1ǝʍ
Неактивен
#5 30.01.2012 18:52:41
- vkokhan
- Общительный сибиховод
- Настоящее имя: Вадим
- Мотоцикл(ы): cbr600fa
- Откуда: Москва ЮЗАО Ясенево
- Зарегистрирован: 18.05.2011
- Сообщений: 1882
Re: Как узнать, гнутый ли хвост? А может рама?...
помоему чето с маятником всёж, ибо если его и выровнять оно будет левее чем, надо....
CB1 91г => CBR600f4 99г => CBR600fa 13г
Неактивен
#6 30.01.2012 20:11:49
- AM02RUS
- Трижды сибиховод
- Настоящее имя: Радик
- Мотоцикл(ы): временно Kick Scooter XT
- Откуда: Мытищи (иногда Уфа)
- Зарегистрирован: 29.05.2006
- Сообщений: 8866
Re: Как узнать, гнутый ли хвост? А может рама?...
Ось мота красная, ось маятника светло-синяя
Я занудная тварь. Я зануда, занудю и вынудю кого хошь.
Неактивен
#7 31.01.2012 13:48:37
- Jonny Quest
- Общительный сибиховод
- Настоящее имя: Дмитрий
- Мотоцикл(ы): Honda CBR600F4i
- Откуда: Воронеж, центр
- Зарегистрирован: 29.09.2011
- Сообщений: 555
- Вебсайт
Re: Как узнать, гнутый ли хвост? А может рама?...
Всем спасибо за ответы!
Маятник пока снимать не стал.

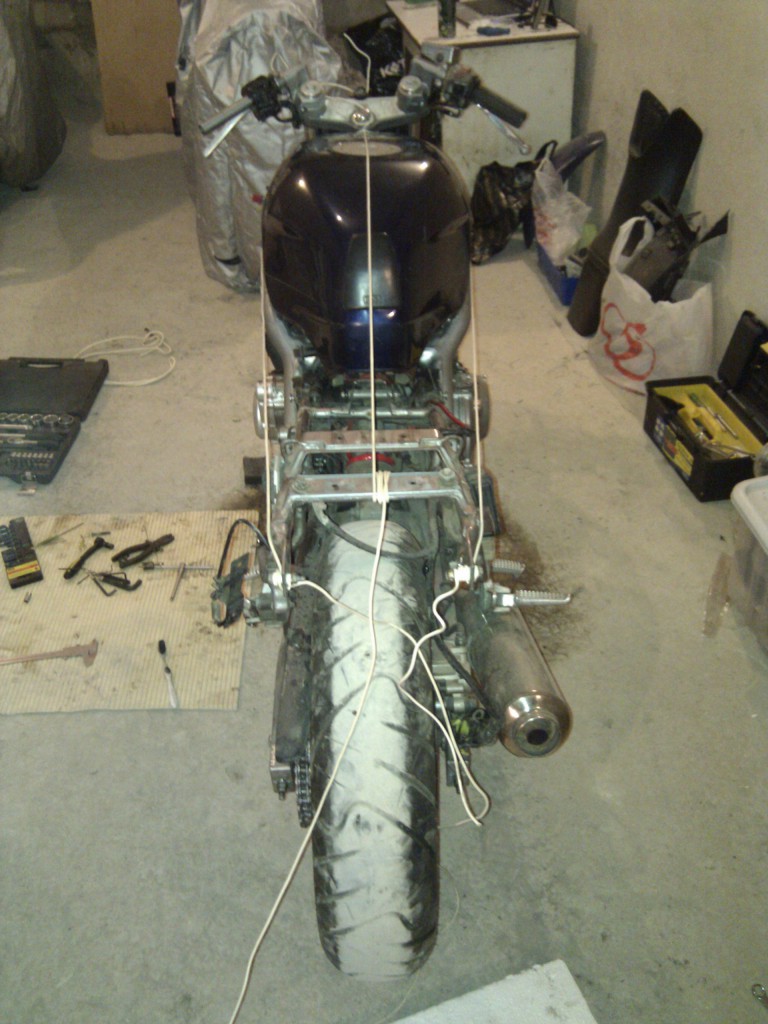

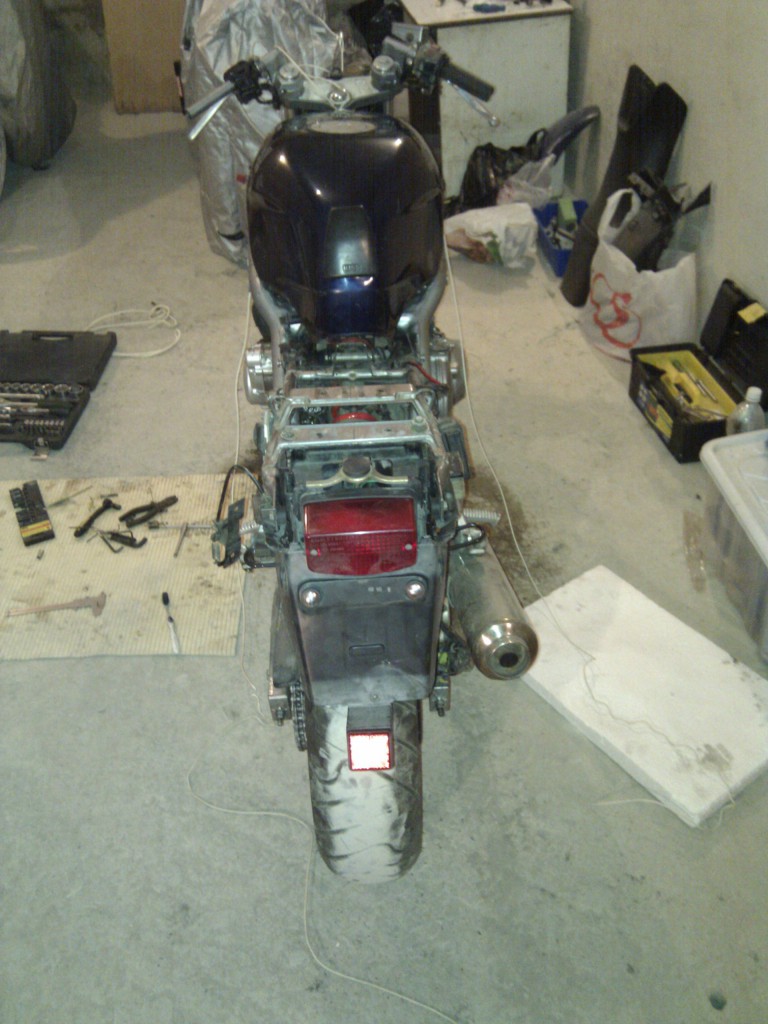

Колесо ровно поставил, вот фото что стало, всё же такое ощущение что хвост кривой, блин и как точно узнать не знаю... Отчаяние уже попёрло, хочется до весны всё сделать, а спецов что то выцепить не могу.
На предпоследнем фото вообще какой то винтовой треш...
Отредактированно Jonny Quest (31.01.2012 13:49:22)
Мотоцикл: Jawa 350\638 --> Kawasaki Ninja 250R --> Honda CB-1 - Type 1 --> Honda CBR600F4i --> Honda CBR929RR
Неактивен
#8 31.01.2012 13:55:58
- vkokhan
- Общительный сибиховод
- Настоящее имя: Вадим
- Мотоцикл(ы): cbr600fa
- Откуда: Москва ЮЗАО Ясенево
- Зарегистрирован: 18.05.2011
- Сообщений: 1882
Re: Как узнать, гнутый ли хвост? А может рама?...
В лучшем случае - маятник или его крепление, в худшем рама((( Маятник придётся всё ж снять, там всё и встанет по своим местам...
CB1 91г => CBR600f4 99г => CBR600fa 13г
Неактивен
#9 31.01.2012 14:17:55
- MD
- Общительный сибиховод
- Настоящее имя: Данил
- Мотоцикл(ы): Suzuki B-King; Ducati M620ie
- Откуда: Ё-бурх
- Зарегистрирован: 24.10.2007
- Сообщений: 397
Re: Как узнать, гнутый ли хвост? А может рама?...
90% маятник винтом , он дрищевый как хз че. При падении, если задним колесом об бортик буцкнуться, загинается винтом на раз.
Раптор в голове - и никаких тараканов!! выживают сильнейшие
CB-1 => TL1000s => YZF-R1 05 => Aprilia Falco + Honda Cbr400RR => Suzuki B-king + Ducati M620ie
Неактивен
#10 31.01.2012 14:30:46
Re: Как узнать, гнутый ли хвост? А может рама?...
У меня после хорошего падения на левый бок ушел вправо подрамник. Выстави ровно колесо - загони внутрь до упора и открути гайки регулировки на одинаковое кол-во оборотов. После этого возьми друга, лом, трубу (черенок от лопаты не выдержал), и иди гнуть на глаз. И все будет ок.
Остальные варианты были отметены по причине невозможности технического воплощения или дороговизны.
Злобное министерство АНТИколхоза.
Неактивен
#11 31.01.2012 15:26:51
- Jonny Quest
- Общительный сибиховод
- Настоящее имя: Дмитрий
- Мотоцикл(ы): Honda CBR600F4i
- Откуда: Воронеж, центр
- Зарегистрирован: 29.09.2011
- Сообщений: 555
- Вебсайт
Re: Как узнать, гнутый ли хвост? А может рама?...

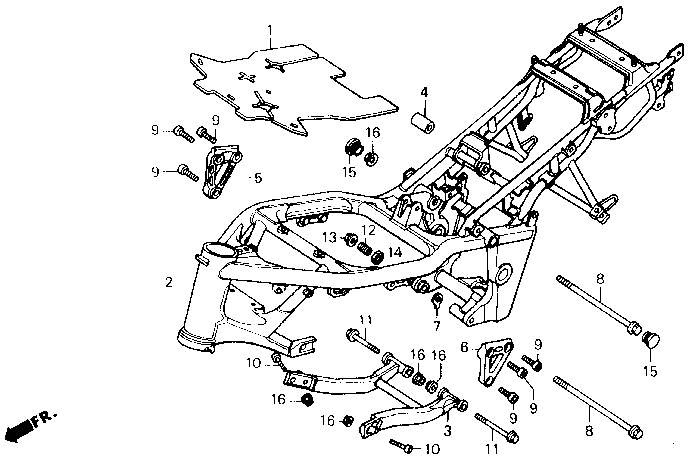

Немного не понятно что является подрамником, штука за которую крепится маятник? Прошу тыкнуть носом:
Мотоцикл: Jawa 350\638 --> Kawasaki Ninja 250R --> Honda CB-1 - Type 1 --> Honda CBR600F4i --> Honda CBR929RR
Неактивен
#12 31.01.2012 15:56:47
Re: Как узнать, гнутый ли хвост? А может рама?...
Jonny Quest написал:
Немного не понятно что является подрамником, штука за которую крепится маятник? Прошу тыкнуть носом:
]
внизу передний, вверху задний.
Jonny Quest написал:
Отчаяние уже попёрло, хочется до весны всё сделать, а спецов что то выцепить не могу.
здесь http://service.viking-moto.ru/ искал?
Жизнь, потраченная, на совершение ошибок, не только достойнее, но и полезнее, чем жизнь потраченная на ничего-не-делание.(с) Д.Б.Шоу
Неактивен
#13 31.01.2012 15:57:12
- peter36rus
- Хозяин сайта
- Настоящее имя: Петр
- Мотоцикл(ы): CB-1
- Откуда: Воронеж, улица Лизюкова
- Зарегистрирован: 05.07.2005
- Сообщений: 7899
- Вебсайт
Re: Как узнать, гнутый ли хвост? А может рама?...
Подрамник = хвост в твоей терминологии
Я летаю в разные края, кто же знает, где мы завтра будем...
Неактивен
#14 31.01.2012 16:32:59
- Jonny Quest
- Общительный сибиховод
- Настоящее имя: Дмитрий
- Мотоцикл(ы): Honda CBR600F4i
- Откуда: Воронеж, центр
- Зарегистрирован: 29.09.2011
- Сообщений: 555
- Вебсайт
Re: Как узнать, гнутый ли хвост? А может рама?...
А, спасибо
К Сергиону пока не обращался.
Мотоцикл: Jawa 350\638 --> Kawasaki Ninja 250R --> Honda CB-1 - Type 1 --> Honda CBR600F4i --> Honda CBR929RR
Неактивен
#15 08.02.2012 21:21:08
- Jonny Quest
- Общительный сибиховод
- Настоящее имя: Дмитрий
- Мотоцикл(ы): Honda CBR600F4i
- Откуда: Воронеж, центр
- Зарегистрирован: 29.09.2011
- Сообщений: 555
- Вебсайт
Re: Как узнать, гнутый ли хвост? А может рама?...
Если никто не против, вернусь к теме как проверить что гнуто.
Сегодня в очередной раз нарезая круги вокруг сибивана и обдумывая как хотя бы соосность колёс проверить, в голову пришла следующая мысль которая и была немедленно реализована:

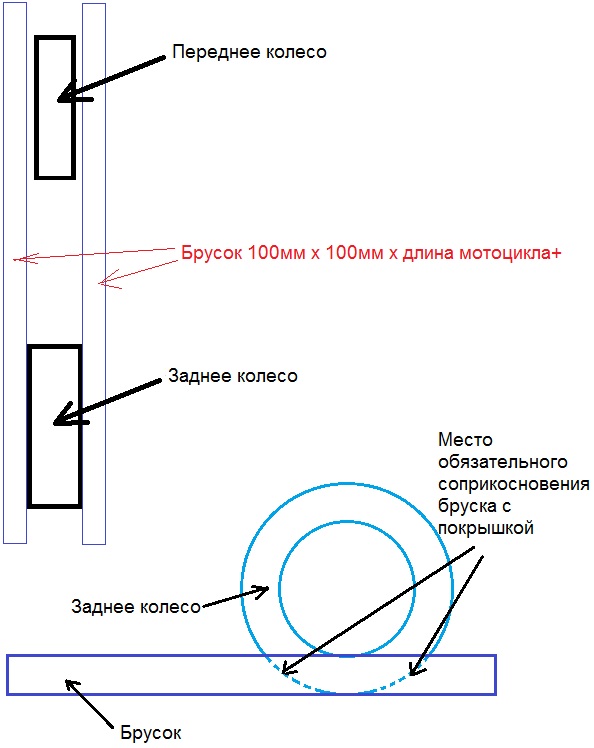

Взял два РОВНЫХ (проверял строительным уровнем) бруска 100мм х 100мм х Длина мотоцикла+ и положил их вдоль мота по обе стороны, прижав бруски к заднему колесу (там как раз получается по две точки соприкосновения бруска к покрышке, при чём очень хорошо прилегает - брусок становится "продолжением" колеса).
Попросил сесть товарища на мот и держать ровно (на глаз конечно) руль и сам мот. Так как заднее колесо шире переднего, то соответственно расстояния от брусков до обода переднего колеса должно быть с обеих сторон равным, как и расстояние между самими брусками спереди и сзади.
Так вот у меня ровно всё оказалось, все расстояния на удивление с погрешностью 2 мм равны.
Но я не знаю на сколько достоверен данный колхозный метод, кто что думает?
P.S. Думаю что если такие замеры показывают хорошие - равные значения, передняя вилка не гнутая и заднее колесо стоит ровно в маятнике, то напрашиваются выводы:
1. Врятли рама кривая в определённой плоскости
2. Маятник также скорее всего не винтом, иначе бы колесо ушло и видно было кривость при соприкосновении с брусом.
Мотоцикл: Jawa 350\638 --> Kawasaki Ninja 250R --> Honda CB-1 - Type 1 --> Honda CBR600F4i --> Honda CBR929RR
Неактивен
#16 08.02.2012 21:40:42
- vkokhan
- Общительный сибиховод
- Настоящее имя: Вадим
- Мотоцикл(ы): cbr600fa
- Откуда: Москва ЮЗАО Ясенево
- Зарегистрирован: 18.05.2011
- Сообщений: 1882
Re: Как узнать, гнутый ли хвост? А может рама?...
Блин, летом это проблема решается просто, обливаются водой колеса и едеш прямо, по следу на асфальте станет понятно"ху из ху", не до милиметра конечн, но общее понятие появится.
CB1 91г => CBR600f4 99г => CBR600fa 13г
Неактивен
#17 08.02.2012 22:19:32
- Jonny Quest
- Общительный сибиховод
- Настоящее имя: Дмитрий
- Мотоцикл(ы): Honda CBR600F4i
- Откуда: Воронеж, центр
- Зарегистрирован: 29.09.2011
- Сообщений: 555
- Вебсайт
Re: Как узнать, гнутый ли хвост? А может рама?...
Летом А я хочу весной выехать на полностью исправном моте, да и пока сейчас время есть, надо делать, весной его стопудов не столько будет
Мотоцикл: Jawa 350\638 --> Kawasaki Ninja 250R --> Honda CB-1 - Type 1 --> Honda CBR600F4i --> Honda CBR929RR
Неактивен
#19 15.02.2012 23:29:43
- atlant 400cc
- Общительный сибиховод
- Настоящее имя: Виктор
- Мотоцикл(ы):
- Откуда: Свердловская область г.Серов
- Зарегистрирован: 24.01.2011
- Сообщений: 143
Re: Как узнать, гнутый ли хвост? А может рама?...
Блин что никто не видит ? Сними подрамник и всё поймёшь !
